Problemas físicos podem envolver terminação, montagem de conectores, problemas em cabeamento, aterramento, interferência, repetidores ou fibra.
Falhas intermitentes, retentativas, diagnósticos e alterações no sinal podem ser difíceis de investigar durante a produção. A linha TS monitora redes PROFIBUS DP e PA continuamente, registrando dados para que a manutenção tenha a possibilidade evitar eventos e planejar ações de manutenção.
A configuração é definida conforme a topologia da rede e sua segmentação, com soluções para redes com fibra óptica, HUB, repetidores e acopladores DP/PA.
Sem histórico, a equipe tende a investigar depois do evento, tentar reproduzir condições em campo ou trocar componentes sem certeza da causa.
Problemas físicos podem envolver terminação, montagem de conectores, problemas em cabeamento, aterramento, interferência, repetidores ou fibra.
Sem dados registrados, a análise depende apenas do estado atual da rede.
A quantidade e o posicionamento dos equipamentos dependem de como a rede está segmentada. Selecione a arquitetura mais próxima da sua instalação e conheça as soluções TS para sua aplicação.
As topologias a seguir ilustram os cenários mais comuns em campo. Variações e aplicações proprietárias podem existir. Fale com nosso time e poderemos preparar uma aplicação personalizada à sua indústria.
Quando a rede possui segmentos separados por link de fibra óptica (linear ou em anel de redundância) recomendamos o conjunto TS Monitor PROFIBUS + TS Scope DP para garantir cobertura 100% de protocolo e meio físico.
Quando a rede é segmentada por HUB PROFIBUS DP, o TS Scope DP 5 canais monitora os novos canais e funciona em conjunto com o TS Monitor PROFIBUS. Nestas arquiteturas é comum o cliente segmentar e perder visibilidade dos cannais do HUB.
O TS Scope DP 5 canais é destinado especificamente a arquiteturas com HUB PROFIBUS DP e pode ser utilizado com HUBs PROFIBUS DP de qualquer fabricante.
Em redes segmentadas por repetidores, cada novo trecho é coberto pelo TS Scope DP.
Quando a arquitetura possui acoplador DP/PA, usa-se a linha DP para a conexão do mestre até o acoplador e o TS Scope PA para monitorar até 4 segmentos PA.
Os equipamentos são complementares e dão ao cliente flexibilidade e eficiência de custo. Cada opção atenderá uma aplicação e topologia distinta.
| PRODUTO | PAPEL NA ARQUITETURA | APLICAÇÃO TÍPICA | |
|---|---|---|---|

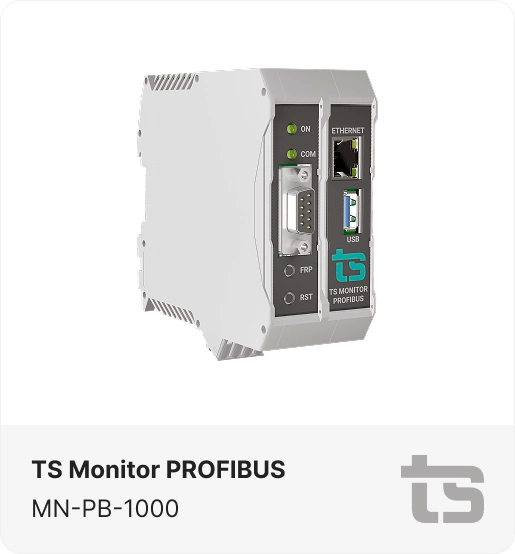

TS Monitor PROFIBUS
MN-PB-1000
|
Acompanhamento contínuo e passivo das informações do protocolo PROFIBUS + Gateway coletor de dados de processo | Junto ao controlador para garantir ponto de vista semelhante ao do mestre sobre a troca de dados | Tenho interesse |

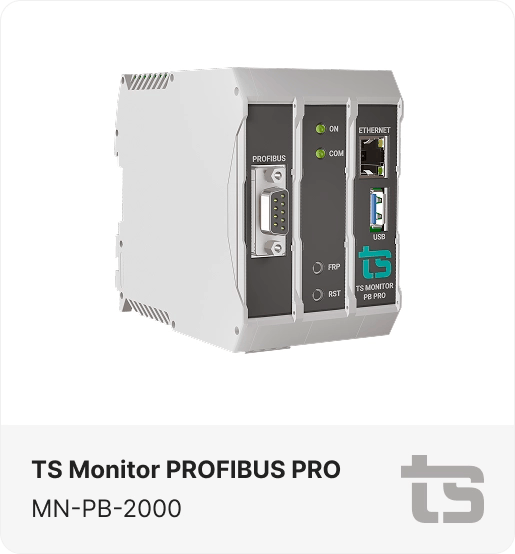

TS Monitor PROFIBUS PRO
MN-PB-2000
|
Leitura de protocolo e meio físico em um único equipamento + Gateway coletor de dados de processo | Aplicado em redes de segmento único (sem repetidores, OLMs ou HUBs) ou no 1º segmento de redes com 2 ou mais segmentos | Tenho interesse |
TS Scope DP
SC-DP-1000
|
Acompanhamento contínuo do meio físico PROFIBUS DP com oscilografia | Aplicado a cada novo segmento PROFIBUS DP criado na rede, como por exemplo, após OLMs, repetidores ou links de rádio | Tenho interesse |
TS Scope DP 5 canais
SC-DP-5000
|
Monitoramento simultâneo dos canais físicos de uma arquitetura segmentada por HUB | Destinado especificamente a arquiteturas com HUB PROFIBUS DP; compatível com HUBs PROFIBUS DP de qualquer fabricante | Tenho interesse |
TS Scope PA
SC-PA-1000
|
Monitoramento contínuo da qualidade do sinal e variáveis de processo PROFIBUS PA + Gateway coletor de dados de processo | Aplicado em até 4 segmentos PROFIBUS PA | Tenho interesse |
Etapa 3
Etapa 4
O TS Expert apoia a análise e não substitui a avaliação de um profissional capacitado.
O TS Supervisor é utilizado para centralizar e organizar os dados de múltiplos TS Monitores e Scopes e para disponibilizar dados para integração com outros sistemas por OPC-UA e JSON.
Caso de sucesso
Problema: falhas PROFIBUS com trip em drives e entre 25 e 30 paradas diárias nos digestores.
Arquitetura aplicada: TS Monitor PROFIBUS + TS Scope DP após OLM, acompanhados de análise da rede, orientações e treinamento.
paradas por dia na redução inicial
redes e segmentos monitorados após expansão
Após a aprovação do investimento, o monitoramento foi expandido e o case registra 60 redes e 60 segmentos monitorados.
Resultado específico desta aplicação. Desempenho e retorno dependem da arquitetura e das condições de cada planta.
Monitoramento online PROFIBUS é o acompanhamento contínuo e 24/7 da comunicação e da condição física dos segmentos para dar as equipes de manutenção a capacidade de predição de falha, manter histórico de eventos e evidências da rede ao longo do tempo. A linha TS para PROFIBUS é composta pelo TS Monitor PROFIBUS, TS Monitor PROFIBUS PRO, TS Scope DP, TS Scope DP 5 canais e TS Scope PA. A escolha de cada produto depende da topologia: redes segmentadas por fibra óptica, HUB, repetidores ou couplers DP/PA exigem posicionamentos diferentes dos equipamentos. O TS Scope DP 5 canais é destinado especificamente a arquiteturas com HUB PROFIBUS DP e pode ser utilizado com HUBs de qualquer fabricante.
FAQ
O monitoramento contínuo permanece instalado para registrar a condição e o histórico da rede ao longo do tempo e permite integração com sistemas terceiros. O analisador portátil é usado em análises pontuais, certificação de rede, comissionamento e medições em campo.
A escolha começa pela topologia da rede. Fibra óptica, HUBs, repetidores e couplers DP/PA exigem arquiteturas de monitoramento diferentes. A TS dimensiona a solução a partir do diagrama da rede e da quantidade de segmentos.
Não. O TS Scope DP 5 canais é destinado especificamente ao monitoramento de arquiteturas segmentadas por HUB PROFIBUS DP. Ele pode trabalhar com HUBs PROFIBUS DP de qualquer fabricante.
O TS Scope DP é utilizado para acompanhar o meio físico de segmentos PROFIBUS DP definidos na arquitetura, por exemplo em topologias segmentadas por fibra óptica ou repetidores, conforme os diagramas de referência TS.
A linha realiza leitura passiva de informações do protocolo PROFIBUS como retries, diagnósticos, falhas, disponibilidade e estado atual de cada dispositivo.
Sim. O TS Scope PA monitora até 4 segmentos PROFIBUS PA dentro dos limites da norma, ou seja, até 31 dispositivos. Uma boa prática é não instalar mais de 20 dispositivos em cada segmento.
Não. O monitoramento fornece histórico, evidências e diagnósticos que ajudam a equipe a investigar e priorizar ações. A decisão técnica continua sendo responsabilidade de profissional capacitado.
Não. O objetivo é aumentar visibilidade, permitir planejamento, registrar ocorrências e permitir atuação mais orientada por evidências. A capacidade de predição de falha depende do tipo de degradação e de ela ser mensurável antes da falha.
A linha possui recursos de integração por JSON e, com TS Supervisor, por OPC-UA e JSON. Estes formatos e protocolos permitem conexão com os supervisórios mais comuns de mercado.
Envie o diagrama ou topologia da rede, quantidade de redes e segmentos, presença de fibra, HUBs, repetidores ou couplers DP/PA e o principal problema observado. Se não houver documentação, a TS pode orientar quais informações mínimas levantar.
Próximo passo
Informe como sua rede está estruturada. A TS ajuda a definir quais equipamentos utilizar, quantidade e posicionamento antes da proposta comercial.
